數字高程模型，簡稱DEM，是通過有限的地形高程數據實現對地面地形的數字化模擬（即地形表面形態的數字化表現）。數字表面模型，簡稱DSM，是物體表面形態以數字表達的集合，包含植被表面、房屋表面。

主要通過對點云數據編輯生產DEM和DSM展開簡述：

1、獲取機載激光雷達點云數據

根據測區氣候、分辨率、精度等要求設計航飛的航線敷設和航高，在POS數據和CORS站數據進行聯合計算，解算航線定位定向成果，利用RiPROCESS軟件輸出點云數據。

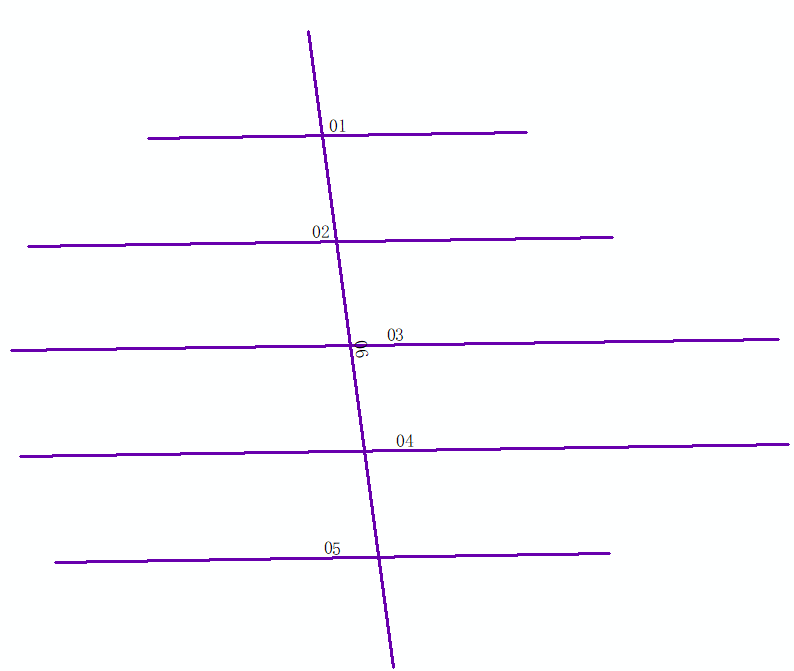

圖1測區航線示意圖

2、點云數據預處理

利用實測高程點對點云數據進行航帶調整和拼接，采用離群點分類方法進行濾噪處理，利用軟件輸出點云數據成果。

3、點云數據自動分類

根據測區地形測點，設置濾波參數，先濾除噪點、然后航帶重疊區冗余、最后地面點和地表點分類。

圖2點云分類示意圖

4、點云數據手動編輯

點云數據在自動分類的基礎上進行人工編輯，將點云精細存放在相應的點云類別中并根據實際情況采集帶有高程信息的特征線。

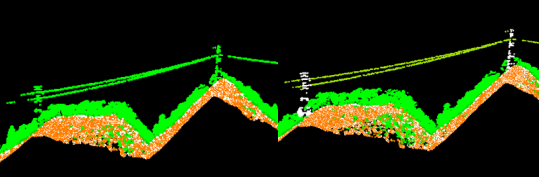

圖3電線分類后示意圖

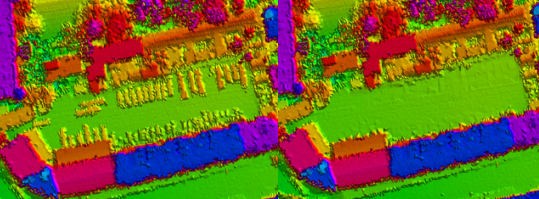

圖4臨時地物分類后示意圖

5、DEM和DSM生成

利用已分類完成的地面點層、人工補測點和人工勾繪的帶有高程信息的各類特征線，構建不規則三角網輸出DEM成果。利用已分類完成的所有地表點以及地面點和帶有高程信息的特征線，構建不規則三角網輸出DSM成果。

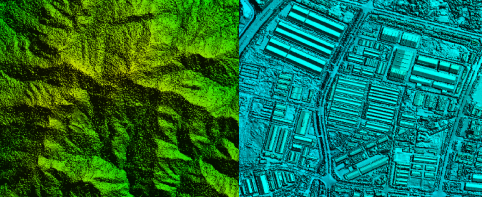

圖5DSM成果示意圖

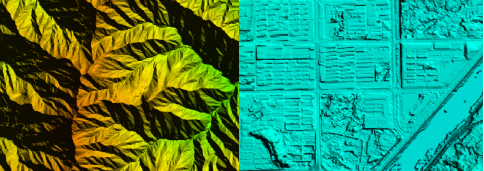

圖6DEM成果示意圖
