實景三維模型的制作，首先從數據采集開始。

實景三維模型數據獲取

實景三維模型的真實感在于與現實世界具有相同的色彩，這便源于航攝影像。目前，主要采用傾斜航攝，通過在同一飛行平臺上搭載多臺傳感器，可以同時從垂直、傾斜等不同角度采集影像，獲取地面物體更為完整準確的信息。

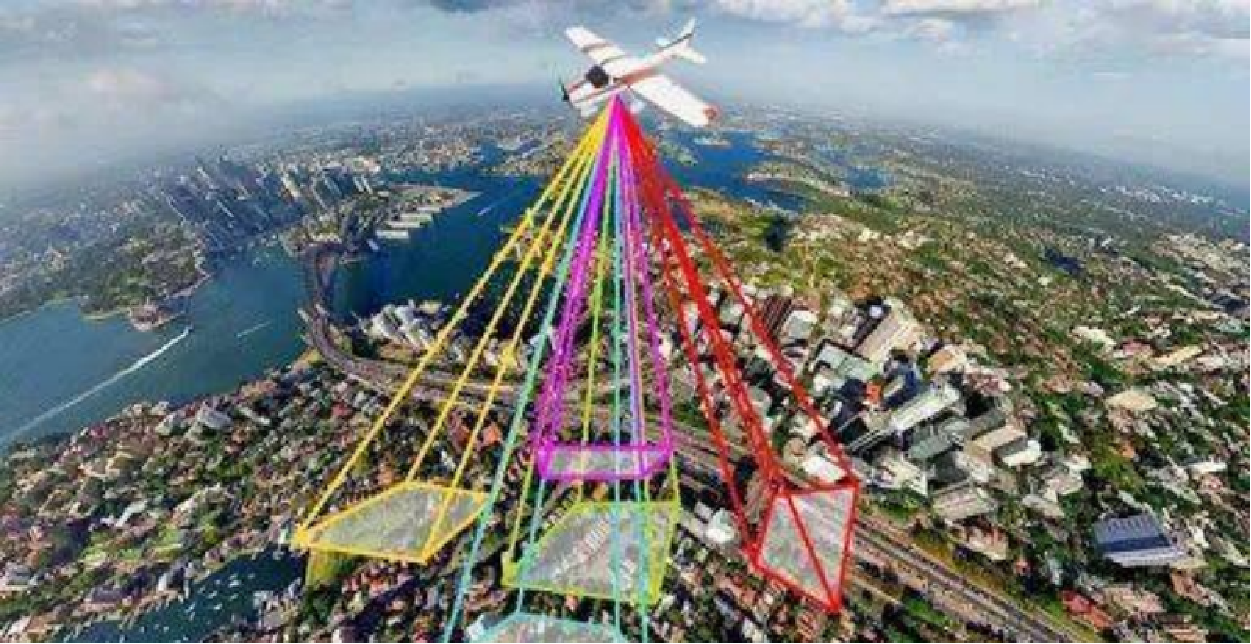

圖1 五鏡頭相機傾斜航攝

實景三維模型數據處理

獲取影像后，需要通過攝影測量的技術手段將二維的影像處理成實景三維模型。攝影測量是基于相鄰影像之間重疊部分的同名點進行影像匹配，獲得相鄰影像之間的視差和深度信息的一種技術。結合每張航攝影像的位置、姿態信息，利用攝影測量技術解算出相鄰影像之間的空間關系?；谶@些關系通過影像密集匹配將影像中的各像素在三維空間中離散化，成為三維空間中一個個離散的帶有彩色的點，稱之為“彩色點云”。

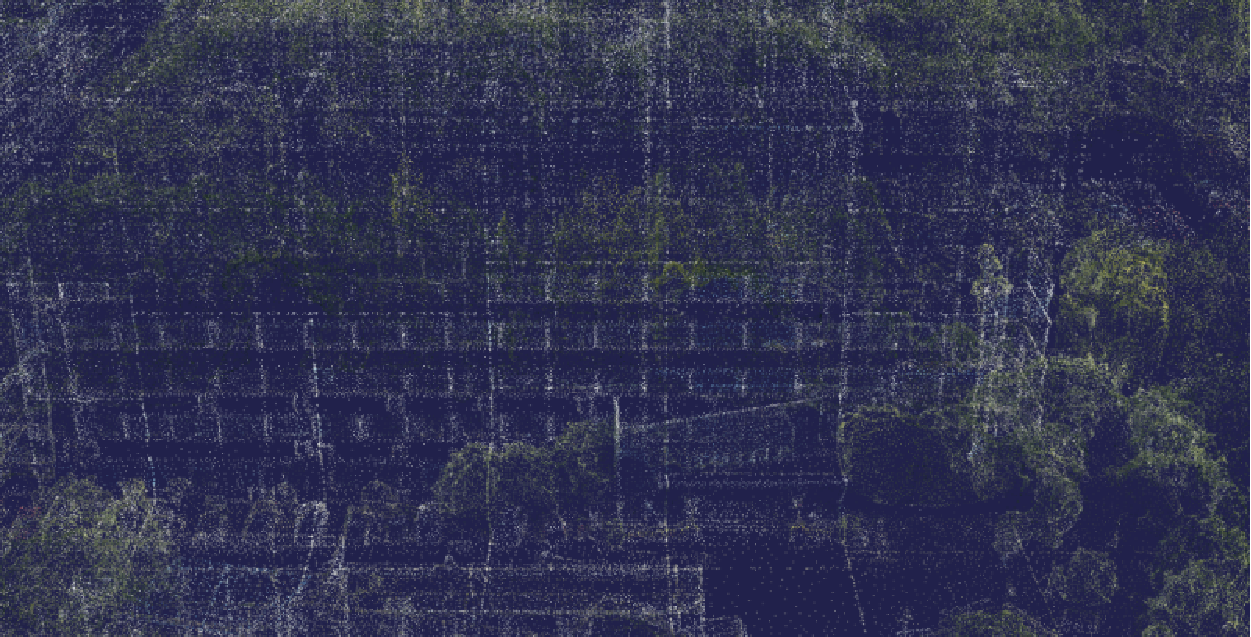

圖2 彩色點云

彩色點云既有點云的幾何特性，又帶有彩色信息。通過三角構網方法，將離散的點云點連接形成三角形面片并構成三角網，作為實景三維模型中的基礎模型——“白?！?。

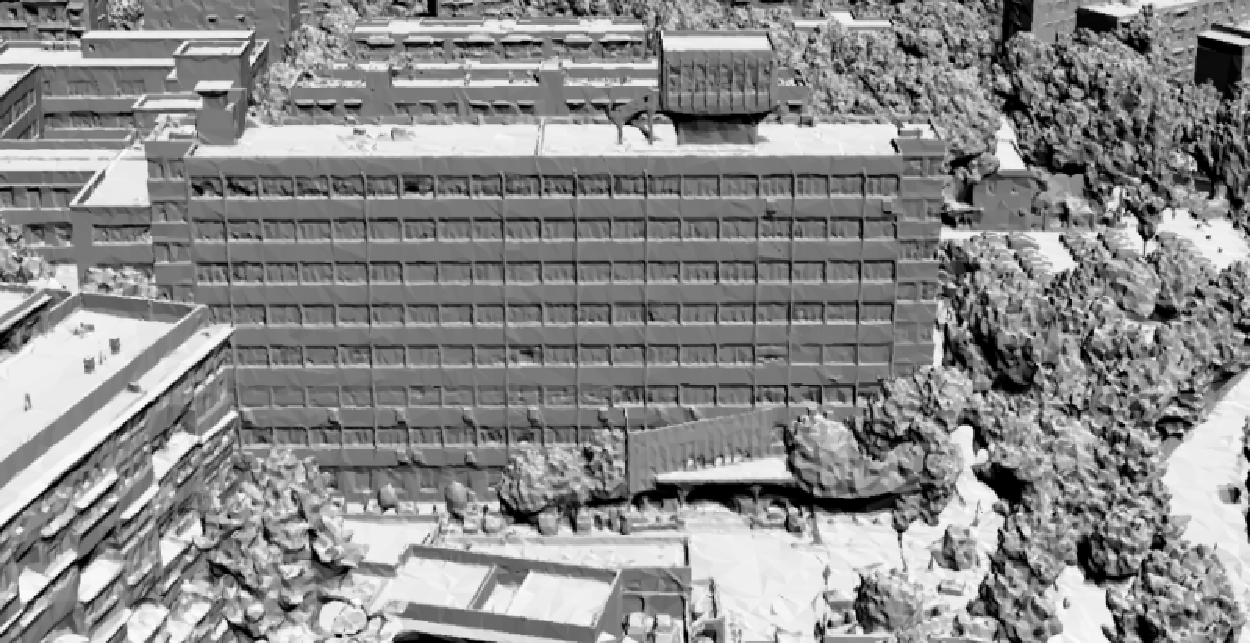

圖3 白模效果

最后，將彩色點云的彩色屬性根據點云的空間位置映射到白模表面，這樣就制作完成既有幾何外觀又有真實彩色紋理的實景三維模型。

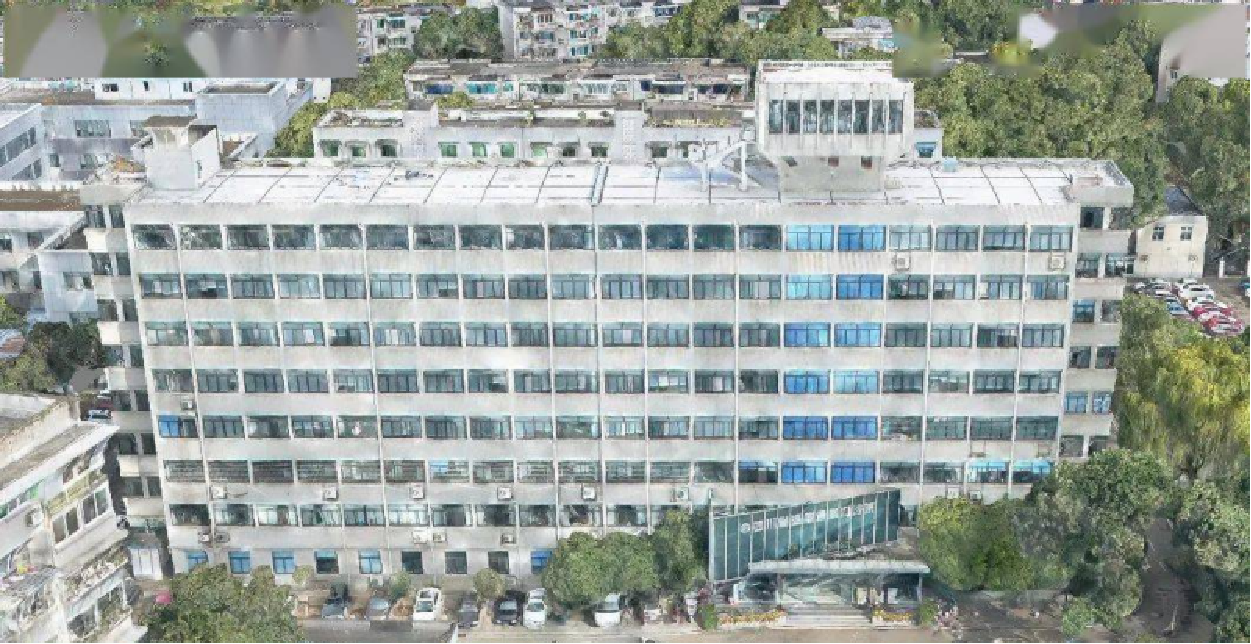

圖4 實景三維模型效果
